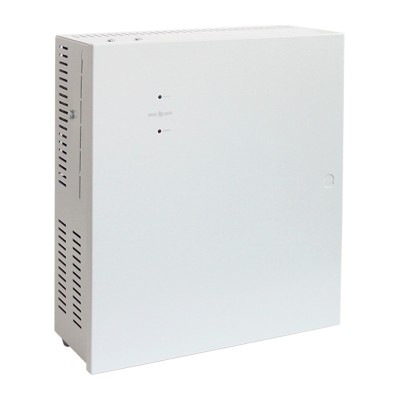

SKAT-V.16

ОСОБЕННОСТИ:

- питание нагрузки стабилизированным напряжением (п. 2 таблицы) при наличии напряжения в электрической сети и в режиме резерва

- оптимальный заряд АКБ при наличии напряжения в электрической сети, см. п. 7 таблицы

- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети

- защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя (предохранитель входной на плате преобразователей напряжения PN-V.8)

- защиту батареи от глубокого разряда

- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «Сеть» и «Выход» соответственно

- электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки

- защита от переполюсовки подключаемой АКБ путем пережигания плавкого предохранителя (предохранитель аккумуляторный на плате зарядного устройства) и электронную защиту от короткого замыкания аккумуляторных клемм

- фильтрацию помех для устранения взаимного влияния нагрузок

возможность плавной регулировки напряжения каждой пары выходов, см. п. 2 таблицы

- источник обеспечивает возможность температурной компенсации напряжения заряда батареи при использовании термодатчика (термодатчик поставляется отдельно)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Входное напряжение сети переменного тока (50 Гц): 180…242 В

Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9 * B

Максимальное значение 14,6…15,2 B

Регулировка выходного напряжения: плавная

Номинальный ток нагрузки каждого выхода: 0,5 ** А

Напряжение батареи, при котором происходит отключение нагрузки: 21…22 В

Напряжение полностью заряженной батареи: не менее 27 В

Ток заряда батареи: 0,8…0,9 А

Величина напряжения пульсации при номинальном токе нагрузки: не более 30 мВ

Ток ограничения выхода при коротком замыкании нагрузки: не более 2,5 А

Рекомендуемый тип батареи: два герметичных необслуживаемых свинцово-кислотных аккумулятора с номинальным напряжением 12 В каждый

Рекомендуемая емкость батареи: 26 Ач

Потребляемая мощность: не более 93 Вт

Габаритные размеры: 396х435х150 мм

Масса без АКБ: не более 5,7 кг
